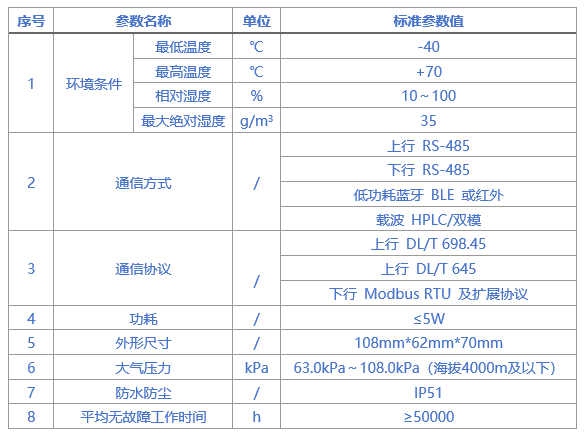

分布式光伏規約轉換器（以下簡稱“轉換器”）是對光伏用戶的發電、用電信息進行采集、處理和實時監控的系統，實現光伏用戶信息的自動采集、計量異常監測、電能質量監測、用電分析和管理、相關信息發布、分布式能源監控、智能用電設備的信息交互等功能。

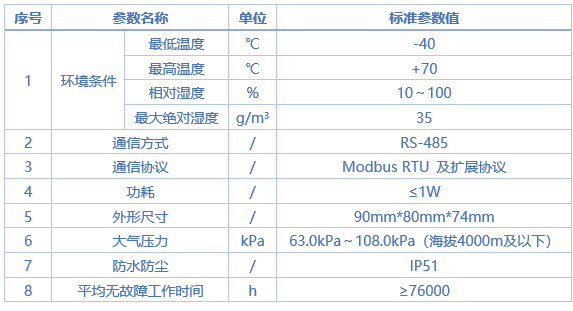

分布式光伏逆變器專用通信接口轉接器（以下簡稱“轉接器”）是配合光伏規約轉換器，實現逆變器發電、用電信息采集的設備。用于單個逆變器用電信息采集系統、廠家云平臺雙主站登錄切換。將逆變器原1路通信485端口擴展成兩路，在其中一路保證廠家云平臺通信不受影響的情況下，另一路485端口連接到光伏規約轉換器，實現兩個主站均可正常采集、下發控制指令等。切換結構采用單片機芯片控制，實現通道選擇。默認選擇廠家485通信信道，規約轉換器通信時，發送投切指令，切換到電網485通道，通信完成后再切換到廠家通信通道。

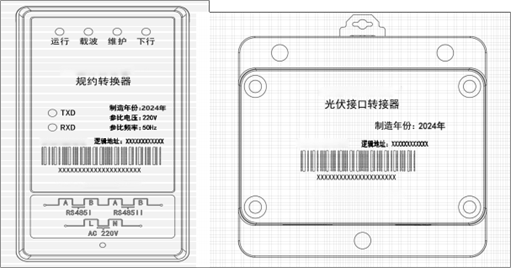

光伏逆變器數據采集終端分為2個組件，光伏規約轉換器(以下簡稱“規約轉換器”) 和光伏接口轉接器（以下簡稱“接口轉接器”）。

參考標準

GB/T 1.1—2009 標準化工作導則 第1部分：標準的結構和編寫

GB/T 2423.1  電工電子產品環境試驗  第2部分：試驗方法  試驗A：低溫

GB 2894  安全標志及其使用導則

DL/T 719  遠動設備及系統 第5部分：傳輸規約 第102篇：電力系統電能累計量傳輸 配套標準

DL/T 743  電能量遠方終端

Q/GDW 11204  變電站電能量采集終端技術規范

國家發展和改革委員會2014年第14號令  電力監控系統安全防護規定

ITU-TG.825  以SDH為基礎的數字網抖動和漂動的控制(The control of jitter and wander within digital networks which are based on the synchronous digital

hierarchy(SDH))

GB 4208—2008  外殼防護等級（IP代碼）

GB/T 5169.11—2006  電工電子產品著火危險試驗  第11部分：灼熱絲/熱絲基本試 驗方法成品的灼熱絲可燃性試驗方法

GB/T 16935.1—2008  低壓系統內設備的絕緣配合  第1部分：原理、要求和試驗

GB/T 17441—1998  交流電度表符號

工作原理

1.光伏逆變器協議自動適配

本規約轉換器內部保存集成有錦浪、愛士惟、固德威、華為、三晶、陽光電源、古瑞瓦特、正泰、禾望等主流廠家的光伏逆變器通信協議、通過接口轉接器以枚舉的方式對接口轉接器下連接的光伏逆變器自動查找、協議適配。

2.接口轉接器對光伏逆變器數據通信通道的自動切換

分布式光伏發電系統在初裝時一般都會安裝一套逆變器廠家的光伏數據采集系統，在對現有的分布式光伏數據采集系統進行升級改造時，使用接口轉接器將光伏逆變器添加到新增的光伏規約轉換采集系統的采集節點上。接口轉接器分時處理逆變器廠家和規約轉換數據采集系統的數據采集指令，并將數據采集指令下發給光伏逆變器，逆變器返回?cái)?shù)據后，接口轉接器將數據從數據采集指令源的下發通道返回。實現對光伏逆變器數據通信通道的自動切換。

3.規約轉換器對光伏逆變器的數據抄讀和暫存

規約轉換器會按照自動適配識別的光伏逆變器的Modbus協議,自動定時對光伏逆變器發送適配逆變器廠家Modbus協議的數據抄讀指令，抄讀逆變器的運行數據，逆變器返回?cái)?shù)據后，規約轉換器會將數據作為歷史數據以DL/T 698的數據格式暫存，等待集中器進行歷史數據抄讀。

4.集中器與規約轉換器的數據交互

集中器是采集各分散安裝的規約轉換器采集的光伏逆變器數據，集中處理后遠程上報給光伏數據管理主站。并接收主站下發的指令，轉發給規約轉換器。

集中器與規約轉換器之間的通信可以采用有線的RS-485的通信方式，也可以采用 HPLC 載波或雙模的通信方式。采用DL/T 698.45通信協議進行數據交互。

集中器可以向規約轉換器直接下發抄讀數據的指令，規約轉換器收到 DL/T 698.45 抄讀指令后，根據指令中抄讀逆變器的地址，適配廠家逆變器的Modbus協議，向逆變器發送相應的Modbus抄讀數據指令，逆變器返回?cái)?shù)據后，規約轉換器將數據轉換成DL/T 698的數據格式，返回給集中器。
